Pulsar进口 污泥界面仪在污水厂沉淀池中的应用

发布时间: 2018-12-21   点击量:753

污泥界面仪是每个饮用水厂必备的污水处理工具,可能还有一些小白不知道它其中的作用,今天给大家讲解一下它在应用的时候经常出现的问题个一些应用的建议!


  Pulsar进口 污泥界面仪应用的时候常见问题解决方案以及应用建议:


  在分析和总结了大量客户现场的工况以及问题之后,我们总结了以下建议:


  1、安装问题解决方案:


  对于幅流式沉淀池,传感器可安装在刮泥机桥架上;


  对于平流式沉淀池:传感器可安装在沉淀池平面的中间部位;


  对于高密度沉淀池:传感器可安装在池顶混凝土结构上。


  2、调试软件:


  应使用 Sludge Doctor软件判断传感器的使用状态、池深和确定污泥界面的值。对于污泥浓度较小的沉淀池,修改阀值的最低限(从默认的最小值0.3改为0.1)


  3、漏水解决方案:


  安装支架和传感器接口处要安装O型密封圈垫。


  4、排泥控制的应用建议:


  以水源水的浊度为依据,如果是浊度大于10NTU的江河水为源水的工艺,Pulsar进口测量值可以参与排泥控制,其他情况仅作为手动排泥的参考值。

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用

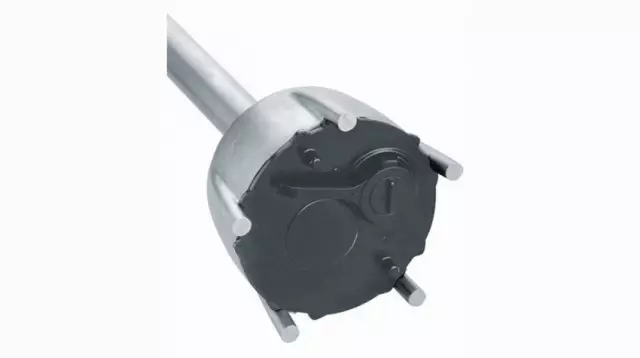

  Pulsar进口污泥界面仪


  一、原因分析及解决方案


  1.1安装点的选择


  1.1.1 首先需要确保Pulsar进口探头安装的位置与池壁以及池中设备的距离足够远,以防止回波中过多干扰信号影响测量值的准确性及稳定性,使用下面的公式可以粗略的得到这个距离:


  0.2米+(0.05*池子的深度(单位为米))=到池边的距离


  我们可以进行简单的估算:


  池深为5米时:Pulsar进口安装位置距离池壁应在0.5米以上;


  池深为7米时:Pulsar进口安装位置距离池壁应在0.6米以上。


  1.1.2 根据常见的沉淀池种类,总结出如下几种安装方式:


  a)幅流式沉淀池

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用

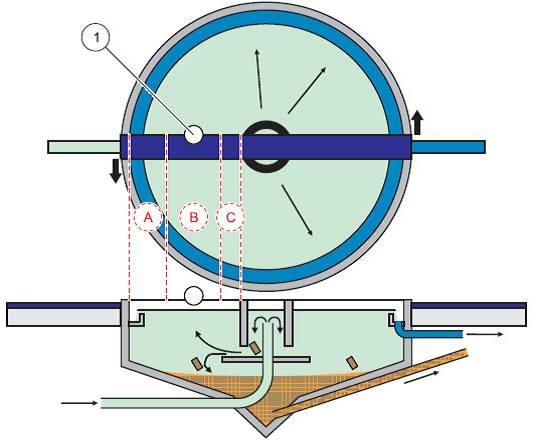

  图1幅流式沉淀池安装示意图


  如图1所示,B区域为较为理想的安装位置。Pulsar进口探头可以固定在刮泥机桥架上,需要注意的是:如果刮泥机桥架为移动式的,需考虑Pulsar进口探头电缆的走线。勿被刮泥机桥架旋转缠绕。


  b)平流式沉淀池


  如下图2所示,同样B区也是较为理想的安装区域。目前在平流式的沉淀池中,安装在C区的情况较为普遍,产生的问题有:1、探头安装位置与池壁过近,回波中的干扰信号会影响测量值的准确性;2、底部污泥斗过于陡峭,Pulsar进口探头无法准确测量出池底深度(注意:在某些平流式沉淀池的设计中,污泥斗底部为水平结构,Pulsar进口可以准确测量出池底深度。此时,污泥斗的正上方可以作为理想的安装位置)

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用
  图2平流式沉淀池安装示意图


  c)高密度沉淀池

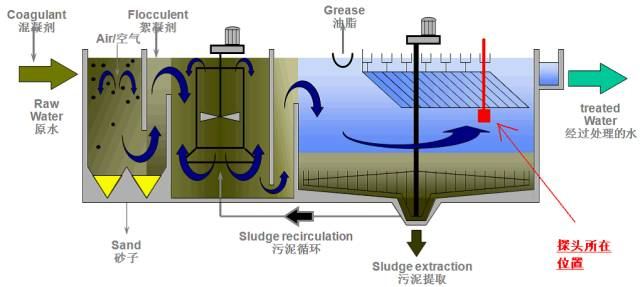

  如下图3所示安装位置,可以通过测池底泥位的高低来控制排泥泵的启停。Pulsar进口探头可以固定正在池顶混凝土结构上,通过安装流通竖井往下,插入到沉淀器(斜管或斜板)界面之下(注意:Pulsar进口的最大水下安装深度为3m)

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用
  图3高密度沉淀池安装示意


  1.2仪表参数设置


  我们可以通过软件Sludge Doctor的使用来判断Pulsar进口安装位置的使用状态(适用于在客户2014-01 PIB No.34-02之后生产的探头)。通过Sludge Doctoer中的反射列表模式(Reflexmode),确定合适的“池深”,通过测量模式(Measmode)中,回波信号的突跃,判断出一个合适的污泥界面。特别需要注意的是,在一些自来水厂(特别是水源为湖泊、水库水、进水的浊度较小于10NTU时)的沉淀池,由于污泥浓度较小(在沉淀池中,污泥处于浑水状态,并无形成一个清晰的泥水分离界面),Pulsar进口的回波信号较弱,需要在“传感器设置>校准>LL阀值”中,将阀值的最低限修改为0.1(自动阀值默认设置的最小值0.3)

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用
  图4 SludgeDoctor


  1.3漏水问题的解决


  客户处一直抱怨Pulsar进口漏水的问题,其实探头本身是IP68的防护等级,综合队客户现场的考察,发现漏水点易发生于安装支架与探头接口处(图5)。一些客户在该处并没有安装O型密封圈垫。如果客户不方便安装O型密封圈垫的话,可以建议在该处打上密封胶,来防止水分侵入。

Pulsar进口 污泥界面仪在污水厂沉淀池中的应用
  图5 探头安装支架接口处


  二、自来水厂沉淀池中


  对排泥工艺的优化


  当自来水厂的水源是江河水、进水浊度较高(大于10NTU)界面的判断受到干扰较少时,可以考虑Pulsar进口参与排泥的自动控制。在污泥界面仪的参与之下,排泥泵能够自动启停,使污泥高度保持在一个工艺的理想状态下,实现工艺的优化。当自来水厂的水源是湖泊、水库水、进水的浊度较低(小于10NTU),沉淀池中污泥的回波信号值较弱,污泥界面的判断受到干扰较多时,Pulsar进口显示的污泥界面值仅能作为手动排泥时机选择的参考,不建议参与自动排泥控制。


如果想了解更多的污泥界面仪的资讯可以继续关注我们官方资讯,如果需要购买的可以联系客服详细咨询!
