巴歇尔槽又称巴氏槽,是一种明渠流量测量的辅助设备。下面是其详解:
发展历史
1915 年,VM.Cone 在美国的科罗拉多洲开始对文丘里水槽进行研究。1922 年,F.L.Parshall 对其进行了根本性的变革,制作了通用的巴歇尔槽。1929 年,美国土木学会将其命名为巴歇尔槽。
工作原理
巴歇尔槽的原理基于流体力学中的临界流理论以及连续性方程和伯努利方程。其由上游收缩段、短直喉道和下游扩散段三部分组成,当水流通过槽体时,由于槽体的几何形状,水流在喉道处流速增加,水位相应降低,上下游形成水位差。通过测量该水位差以及槽体的尺寸等参数,利用已知的流量公式计算出水流的流量。
结构组成
上游收缩段 :槽底向下游倾斜,引导水流逐渐收缩,使水流加速,为后续喉道段的流量测量创造条件。
短直喉道 :横断面为特定形状,如矩形或梯形,其尺寸固定,水流在此处达到临界流态,水位与流量之间存在稳定关系。
下游扩散段 :槽底向相反方向倾斜,使水流在流过喉道后逐渐扩散,减缓流速,以减少水力冲击和能量损失。
测量方法
单参数测量法 :只测量巴歇尔槽喉部的水位,根据特定的公式计算流量,该公式需考虑进口边缘圆角、收缩段坡度和喉部段形状等多种因素,一般通过实验或经验确定。
双参数测量法 :同时测量巴歇尔槽进口和喉部的水位,依据二者的水位差计算流量,能修正部分水力因素的影响,提高测量精度,但需要更复杂的设备和数据处理。
三点参数测量法 :在进口、收缩段末端和喉部均进行水位测量,采用水力模型公式计算流量,可综合考虑多种水力因素,进一步提高测量精度,不过成本和数据处理复杂度更高。
相关计算公式
流量计算基本公式 :Q=CLH^(3/2),其中 Q 为流量,C 为经验常数,与槽的形状和尺寸相关,通常通过实验得到,L 为槽口的长度,H 为水位高度,即槽口上游水面的水深。
不同流量范围的公式 :对于不同的流量情况,如亚临界流、临界流和超临界流,有各自对应的流量计算公式,这些公式考虑了水流的弗劳德数等参数对流量的影响。
优 点
测量精度高 :能在广泛的流量范围内提供高精度的测量,误差一般在 ±2% 以内。
水头损失小 :水位损失小,约为传统堰的四分之一,对下流侧的水位影响也比较小,在对水头高度要求较高的场景中更具优势。
适用性强 :结构简单,安装和维护方便,适应性强,即使水中含有固态物质也几乎不沉淀,接近流速的影响小,能适用于不同的渠道和水流条件,无论是自由流还是有压流情况,均能有效测量。
耐腐蚀性强 :对于不锈钢材质的巴歇尔槽,能够抵抗各种化学物质的侵蚀,包括酸碱盐等腐蚀性物质,在含有杂质和腐蚀性物质的污水中也能保持长期的稳定性和测量准确性。
缺 点
制造精度要求高 :形状复杂,比堰的价格高,而且为了提高精度,要求量水槽的各部分尺寸准确。
适用范围有限 :在非常高湍流和超大流量情况下,可能无法提供精确的测量数据。
存在能量耗散 :尽管设计能量损失较小,但仍会带来一定的能量耗散,影响水能的有效利用。
应用领域
水利水电工程 :用于水库、大坝等工程中泄洪渠、引水渠的流量测量,为水利工程的运行调度和管理提供准确的流量数据,实现水资源的合理调配和利用。
环境监测 :在自然水系,如河流、湖泊及排水渠的流量监测中发挥重要作用,可实时获取水流量信息,为水资源保护、水污染防治以及生态环境评估等提供基础数据支持。
农业灌溉 :安装在各级灌溉渠系上,用于监测和控制灌溉水量,实现农业水资源的合理分配和高效利用,提高灌溉水的利用效率,确保农作物的正常生长。

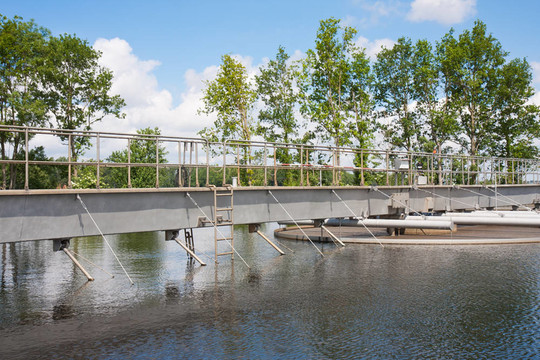

污水处理 :在污水处理厂中,用于测量污水流量,进行流量监控和工艺控制,以便根据实际污水流量调整处理设备的运行参数,确保污水处理效果,实现高效的污水处理和排放管理。
市政给排水 :应用于城市供水管网、排水管道等的流量监测,有助于及时发现和解决供水排水系统中的问题,保障城市居民的正常生活用水和排水系统的畅通。
